CKZ-F單向楔塊超越離合器特性及應用：
CKZ-F系列為帶軸承非接觸式單向離合器。僅有內環被設計有單項功能。出廠時已含有潤滑劑。

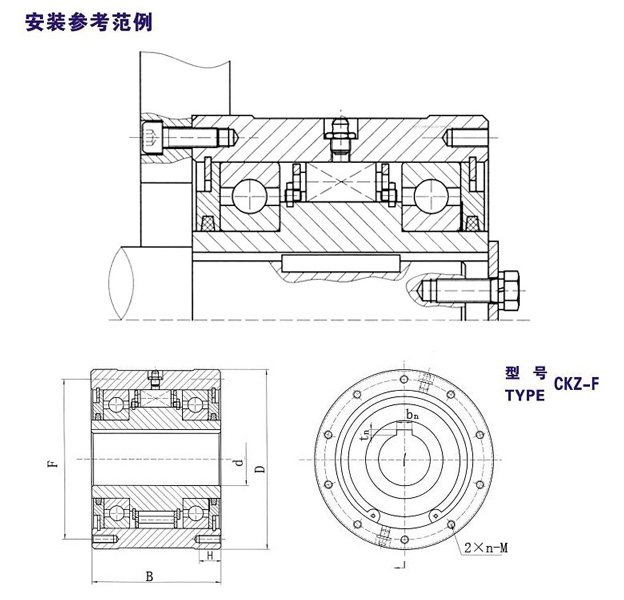

內環與軸用鍵聯結，外環（h7）與機壁（H7）配合，用螺栓聯結。
常與減速機配套用在運輸、冶金、提升機、礦山、電力等設備上?？捎米鞣乐鼓孓D(zhuǎn)或高速超越、低速接合的雙速驅動切換裝置。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||||
外環尺寸 | 內環尺寸 | ||||||||||
nma× | nmin | D(H8） | F | B(js9) | n-M | H | d(E7) | bn×tn | |||
CKZ-F25165 | 400 | 1500 | 480 | 165 | 145 | 125 | 8-M8 | 20 | 25 | 8×3.3 | 20.51 |
CKZ-F30170 | 500 | 1500 | 470 | 170 | 150 | 130 | 8-M8 | 20 | 30 | 8×3.3 | 22.46 |
CKZ-F35175 | 600 | 1500 | 450 | 175 | 155 | 130 | 8- M10 | 20 | 35 | 10×3.3 | 23.58 |
CKZ-F40185 | 800 | 1500 | 430 | 185 | 162 | 130 | 8- M10 | 25 | 40 | 12×3.3 | 24.16 |
CKZ-F50190 | 1000 | 1500 | 420 | 190 | 168 | 135 | 8- M10 | 25 | 50 | 14×3.8 | 26.95 |
CKZ-F55195 | 1250 | 1500 | 400 | 195 | 172 | 145 | 8- M10 | 25 | 55 | 16×4.3 | 31.31 |
CKZ-F55205 | 1600 | 1500 | 400 | 205 | 185 | 145 | 10- M10 | 25 | 55 | 16×4.3 | 34.81 |
CKZ-F60208 | 1600 | 1500 | 400 | 208 | 185 | 150 | 10- M10 | 25 | 60 | 18×4.4 | 36.71 |
CKZ-F65220 | 2000 | 1500 | 400 | 220 | 195 | 150 | 10- M10 | 25 | 65 | 18×4.4 | 40.88 |
CKZ-F70230 | 2500 | 1500 | 390 | 230 | 205 | 150 | 12-M12 | 25 | 70 | 20×4.9 | 44.42 |
CKZ-F80245 | 4000 | 1500 | 380 | 245 | 218 | 160 | 12-M12 | 25 | 80 | 22×5.4 | 52.93 |
CKZ-F90260 | 6300 | 1500 | 370 | 260 | 230 | 160 | 12-M14 | 25 | 90 | 22×5.4 | 58.74 |
CKZ-F100275 | 8000 | 1500 | 370 | 275 | 245 | 170 | 12-M14 | 25 | 100 | 28×6.4 | 68.83 |
CKZ-F110295 | 10000 | 1500 | 370 | 295 | 260 | 185 | 12-M16 | 30 | 110 | 28×6.4 | 85.46 |
CKZ-F130330 | 12500 | 1500 | 350 | 330 | 295 | 200 | 12-M16 | 30 | 130 | 32×6.4 | 113.44 |
CKZ-F140360 | 16000 | 1500 | 350 | 360 | 320 | 215 | 12-M18 | 30 | 140 | 36×8.4 | 145.81 |
