特性及應用：
ECKZ系列為箱體式楔塊型單向離合器，有軸承及油封，裝于鑄鐵制作的外殼中，油潤滑方式為標準方 式。外殼表面用于提供冷卻效果，殼體內殼灌注大量潤滑油以提供長時間使用的安全性，無短時間換油的困 擾。
此型號其二端必須以可撓曲性連軸器聯結動力源與被驅動元件。當主動力源持續運轉時雙動力源之離合 器或備用動力源脫離主動力源，而進行例行性保養工作。潤滑油之更換無需停止動力源。
此型號被設計用于需要大功率高速度組件需求之雙動力源或備用動力源所用單向離合器，例如：工業用 大型風扇、泵及透平機等。

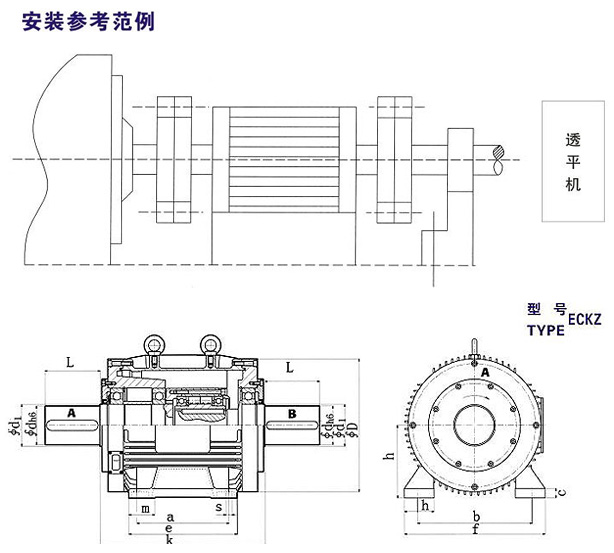

型號 | 額定扭矩 | 超越極限轉速 | 外形尺寸〔mm〕 | 鍵槽尺寸 | 重量 | |||||||||||||||
寬度 | 高度 | |||||||||||||||||||
內環 | 外環 | d〔h6〕 | L | K | D | d1 | h | m | n | f | e | a | b | s | c | H | t1 | |||
ECKZ38 | 288 | 5000 | 3500 | 38 | 80 | 280 | 194 | 45 | 100 | 33.5 | 42 | 200 | 175 | 140 | 160 | 14 | 14 | 10 | 5.0 | 52.5 |
ECKZ42 | 612 | 4200 | 2920 | 42 | 110 | 330 | 258 | 55 | 132 | 40 | 55 | 260 | 218 | 178 | 216 | 14 | 16 | 12 | 5.0 | 69.8 |
ECKZ65 | 1375 | 3600 | 2430 | 65 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 18 | 7.0 | 84.6 |
ECKZ75 | 2250 | 3300 | 2015 | 75 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 20 | 7.5 | 87.2 |
ECKZ75T | 3312 | 3000 | 1672 | 75 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 20 | 7.5 | 90.3 |
ECKZ90 | 5000 | 2600 | 1340 | 90 | 170 | 510 | 434 | 95 | 225 | 80.5 | 92 | 436 | 346 | 286 | 356 | 22 | 30 | 25 | 9.0 | 118.1 |
ECKZ120 | 9375 | 1900 | 1122 | 120 | 170 | 510 | 434 | 130 | 225 | 80.5 | 92 | 436 | 346 | 286 | 356 | 22 | 30 | 32 | 11 | 120.4 |
ECKZ120T | 20000 | 1500 | 930 | 120 | 210 | 800 | 610 | 130 | 315 | 100 | 131 | 620 | 550 | 457 | 508 | 30 | 46 | 32 | 11 | 176.5 |
ECKZ160 | 45000 | 980 | 650 | 160 | 250 | 800 | 610 | 190 | 315 | 100 | 131 | 620 | 550 | 457 | 508 | 30 | 46 | 40 | 13 | 182.3 |
